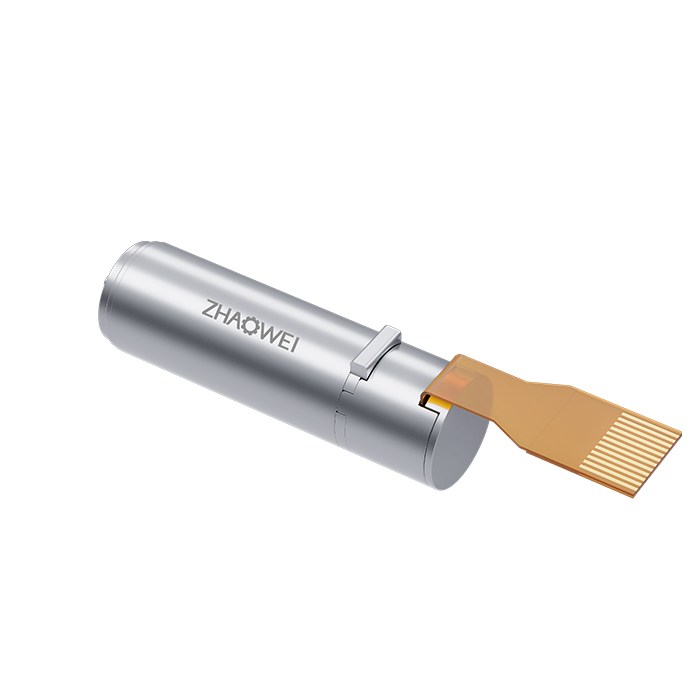

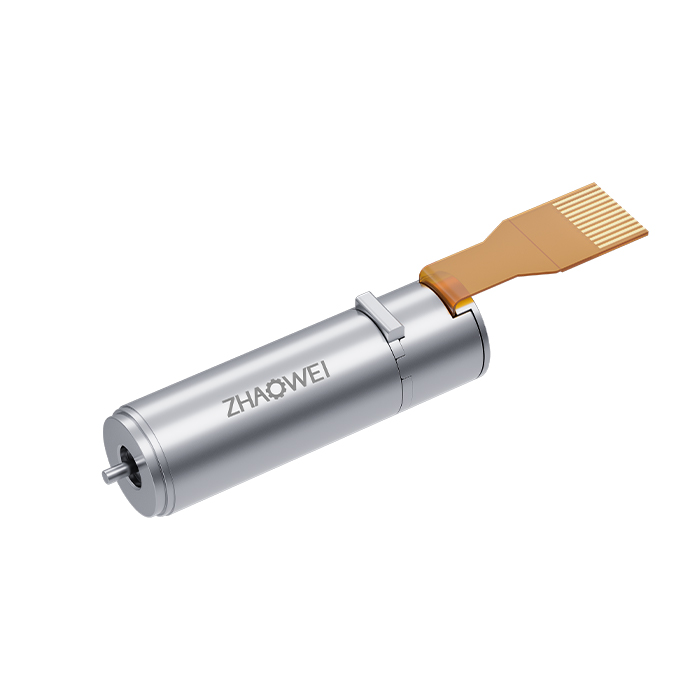

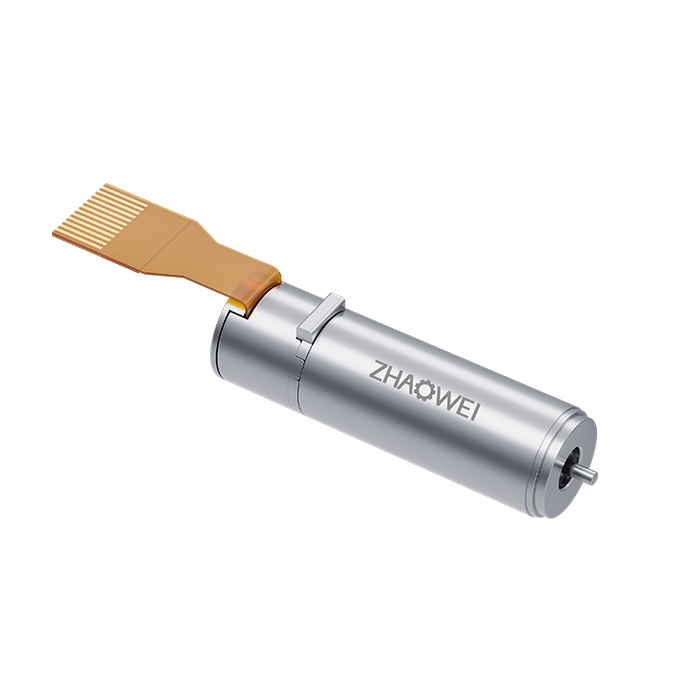

Φ8mm 無刷空心杯電機（MC0824）
產品型號：MC0824
直徑：8
長度：24
額定電壓（V）：12
額定轉速：25500
堵轉轉矩（mNm）：3.5
堵轉電流（A) ：1.65
轉矩常數（mNm/A）：2.22
速度常數（rpm/V) ：3155
輸出軸直徑：0.7
電機參數
| 電機數據（額定值） | |||
| 額定電壓（V) | 12 | ||
| 空載轉速 | 38500 | ||
| 空載電流（A) | 70 | ||
| 額定轉速 (rpm) | 25500 | ||
| 額定轉矩(mNm) | 0.85 | ||
| 額定電流(A) | 0.5 | ||
| 堵轉轉矩(mNm) | 3.5 | ||
| 堵轉電流(A) | 1.65 | ||
| 最大效率(%) | 67 | ||
| 電機常數（額定值） | |||
| 相間電阻（Ω） | 8.4 | ||
| 相間電感（mH） | 0.05 | ||
| 轉矩常數（mNm/A） | 2.22 | ||
| 速度常數（rpm/V） | 3155 | ||
| 轉速/轉矩斜度（ rpm/mNm） | 11000 | ||
| 機械時間常數 | 2.87 | ||
| 轉子慣量（gcm2） | 0.024 | ||
| 熱參數 | |||
| 機殼-環境熱阻（K/W） | 56.6 | ||
| 繞組-機殼熱阻（K/W） | 11.5 | ||
| 繞組熱時間常數 | 3.7 | ||
| 電機熱時間常數 | 120 | ||
| 環境溫度（℃） | ?? -20…+100 | ||
| 最高繞組溫度（℃） | 125 | ||
| 機械參數（滾珠軸承） | |
|---|---|
| 最大允許轉速 | 40 000 |
| 最大軸向間隙 | < 0.15 N? ?0 |
| > 0.15 N? ?0.06（max） | |
| 徑向間隙 | preloaded |
| 最大軸向動態載荷(N) | 2 |
| 最大允許安靜態裝力（N） | 10 |
| 最大徑向載荷，距離法蘭處2mm處(N) | 5 |
| 端子型號 | |||
| Molex 52745-1297 |
*注：以上具體參數可根據客戶要求定制。
