概述

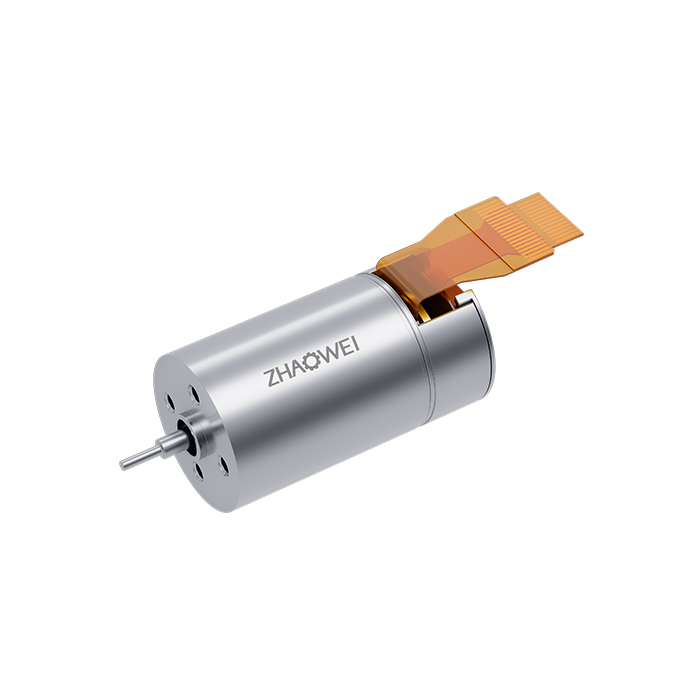

Φ16mm 無刷空心杯電機（MC四極1625）
產品型號：MC1625
直徑：16
長度：27
額定電壓（V）：12
額定轉速：16200
堵轉轉矩（mNm）：37.9
堵轉電流（A) ：4.53
轉矩常數（mNm/A）：8.9
速度常數（rpm/V) ：1389
輸出軸直徑：1
電機參數
| 電機數據（額定值） | |||
| 額定電壓（V) | 12 | ||
| 空載轉速 | 16200 | ||
| 空載電流（A) | 0.1 | ||
| 額定轉速 (rpm) | 14460 | ||
| 額定轉矩(mNm) | 4.05 | ||
| 額定電流(A) | 0.73 | ||
| 堵轉轉矩(mNm) | 37.9 | ||
| 堵轉電流(A) | 4.53 | ||
| 最大效率(%) | 75.9 | ||
| 電機常數（額定值） | |||
| 相間電阻（Ω） | 2.32 | ||
| 相間電感（mH） | 0.078 | ||
| 轉矩常數（mNm/A） | 8.9 | ||
| 速度常數（rpm/V） | 1389 | ||
| 轉速/轉矩斜度（ rpm/mNm） | 427 | ||
| 機械時間常數 | 0.77 | ||
| 轉子慣量（gcm2） | 0.203 | ||
| 熱參數 | |||
| 機殼-環境熱阻（K/W） | 38.6 | ||
| 繞組-機殼熱阻（K/W） | 7.5 | ||
| 繞組熱時間常數 | 3.2 | ||
| 電機熱時間常數 | 210 | ||
| 環境溫度（℃） | ?? -20…+100 | ||
| 最高繞組溫度（℃） | 125 | ||
| 機械參數（滾珠軸承） | |||
| 最大允許轉速 | 30 000 | ||
| 最大軸向間隙 | < 2.5 N? 0 | ||
| ?4.7 N > 2.5 N? 0.05（max） | |||
| 徑向間隙 | ?preloaded | ||
| 最大軸向動態載荷(N) | 2.5 | ||
| 最大允許安靜態裝力（N） | 4.7 | ||
| 最大徑向載荷，距離法蘭處2mm處(N) | 10 | ||
| 端子型號 | |||
| CJTconn?C6201HFB-2xXP |
*注：以上具體參數可根據客戶要求定制。
